河南省南洋防爆電機有限公司為您介紹我廠高效電機分類
YX3高效電機產品介紹：
高效電機是指通用標準型電動機具有高效率的電機。 高效電機從設計、材料和工藝上采取措施，例如采用合理的定、轉子槽數、風扇參數和正弦繞組等措施，降低損耗，效率可提高2%——8%，平均提高4%。YX3系列高效電機具有效率高、功率因數高，能力指標好、重量輕、溫升低等特點，并且能直接替換Y/Y2/Y3/YX3電機。高效節能電機通過采用新型電機設計、新工藝及新材料，可有效降低電磁能、熱能和機械能的損耗，提高輸出效率，高效電機能耗比普通電機能耗低20%至30%。
YX3系列產品特點:
YX3系列高效率標準三相異步電動機 產品說明：YX3系列高效率標準三相異步電動機是采用新材料、新工藝和優化設計而制造的全封閉、自扇冷鼠籠式三相異步電動機。效率指標達到GB 18613-2006《中小型三相異步電動機能效限定值及能效等級》中的二級標準，滿足高校電機效率的要求，同時滿足歐洲EFF1的效率指標，在性能指標上達到了高效率、低振動、低噪聲，是新一代節能電動機
YX3系列高效率節能型三相異步電動機具有效率高、起動轉矩大、噪聲低、結構更加合理、冷卻散熱條件成熟，具有高效率電機通用標準電機，高新的發動機設計，新技術和新材料的電磁能量減少，熱能和機械能損失，提高產出效益，效率馬達。與標準電機相比，高效節能的使用效果是非常明顯的電機，通常是4％的效率的平均水平。
YX3電動機機座號H80-H355，功率等級0.55Kw-315Kw，電動機防護等級為IP55，冷卻方式IC411，安裝尺寸符合IEC標準，額定電壓為380V，額定頻率為50Hz，工作環境溫度不超過40℃，海拔不超過1000m，工作方式為連續工作制（S1）本系列電動機為一般用途的三相異步電動機，可用于驅動各種通用機械設備，如壓縮機、風機、水泵、石油、化工、醫藥等機械設備。本系列電動機安裝方式、安裝尺寸、外形尺寸等同于Y2系列三相異步電動機。
YX3系列高效電機型號如下：
型號功率(KW)
YX3-801-2-0.75KW YX3-802-2-1.1KW YX3-90S-2-1.5KW YX3-90L-2-2.2KW
YX3-100L-2-3KW YX3-112M-2-4KW YX3-132S1-2-5.5KW YX3-132S2-2-7.5KW
YX3-160M1-2-11KW YX3-160M2-2-15KW YX3-160L-2-18.5KW YX3-180M-2-22KW
YX3-200L1-2-30KW YX3-200L2-2-37KW YX3-225M-2-45KW YX3-250M-2-55KW
YX3-280S-2-75KW YX3-280M-2-90KW YX3-315S-2-110KW YX3-315M-2-132KW
YX3-315L1-2-160KW YX3-315L2-2-200KW YX3-355M1-2-220KW YX3-355M2-2-250KW
YX3-355L1-2-280KW YX3-355L2-2-315KW
YX3系列高效電機部分型號如下：型號功率(KW)
YX3-801-4-0.55KW YX3-802-4-0.75KW YX3-90S-4-1.1KW YX3-90L-4-1.5KW
YX3-100L1-4-2.2KW YX3-100L2-4-3KW YX3-112M-4-4KW YX3-132S-4-5.5KW
YX3-132M-4-7.5KW YX3-160M-4-11KW YX3-160L-4-15KW YX3-180M-4-18.5KW
YX3-180L-4-22KW YX3-200L-4-30KW YX3-225S-4-37KW YX3-225M-4-45KW
YX3-250M-4-55KW YX3-280S-4-75KW YX3-280M-4-90KW YX3-315S-4-110KW
YX3-315M-4-132KW YX3-315L1-4-160KW YX3-315L2-4-200KW YX3-355M1-4-220KW
YX3-355M2-4-250KW YX3-355L1-4-280KW YX3-355L2-4-315KW YX3-90S-6-0.75KW
YX3-90L-6-1.1KW YX3-100L-6-1.5KW YX3-112M-6-2.2KW YX3-132S-6-3KW
YX3-132M1-6-4KW YX3-132M2-6-5.5KW YX3-160M-6-7.5KW YX3-160L-6-11KW
YX3-180L-6-15KW YX3-200L1-6-18.5KW YX3-200L2-6-22KW YX3-225M-6-30KW
YX3-250M-6-37KW YX3-280S-6-45KW YX3-280M-6-55KW YX3-315S-6-75KW
YX3-315M-6-90KW YX3-315L1-6-110KW YX3-315L2-6-132KW YX3-355M1-6-160KW
YX3-355M2-6-185KW YX3-355M3-6-200KW YX3-355L1-6-220KW YX3-355L2-6-250KW
YX3-132S-8-2.2KW YX3-132M-8-3KW YX3-160M1-8-4KW YX3-160M2-8-5.5KW
YX3-160L-8-7.5KW YX3-180L-8-11KW YX3-200L-8-15KW YX3-225S-8-18.5KW
YX3-225M-8-22KW YX3-250M-8-30KW YX3-280S-8-37KW YX3-280M-8-45KW
YX3-315S-8-55KW YX3-315M-8-75KW YX3-315L1-8-90KW YX3-315L2-8-110KW
YX3-355M1-8-132KW YX3-355M2-8-160KW YX3-355L1-8-185KW YX3-355L2-8-200KW
YE3電機
YE3電機產品介紹：
YE3電機采用了高導磁低損耗冷軋無取向硅鋼片，具有節能，低振動，低噪音，性能可靠，安裝維護方便等特點?？捎糜趬嚎s機，風機，水泵，破碎機等機械設備，及在石油，化工，醫藥，礦山及其它環境條件比較惡劣的場合作動力源使用。YE3電機是國家主導推廣取代Y,Y2,Y3,YX3系列電機的新型號。
YE3電機型式、基本參數與尺寸：
YE3電動機型號
示例1： YE3-132S1-2
極數
132表示中心高，S表示機座長，1表示1號鐵心長
三相異步電動機
示例2： YE3-3551-4
4 極數
355表示中心高，1表示1號鐵心長
YE 三相異步電動機,3表示第三次修改技術方案
電動機的外殼防護等級為IP55（按GB/T 4942.1-2006的規定）。
電動機的冷卻方法為IC411（按GB/T 1993-1993的規定）。
電動機的結構及安裝型式為IM B3、IM B5、IM B6、IM B7、IM B8、IM B14、IM B34、IM B35、IM V1、IM V3、IM V5、IM V6、IM V15、IM V17、IM V18、IM V19和IM V35、IM V37（按GB/T 997-2008的規定）
電動機的結構及安裝型式：
機座號 結構及安裝代號（IM）
80～112 B14、B34、V18、V19
80～160 B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V17、V35、V37
180～280 B3、B5、B35、V1
315～355 B3、B35、V1
電動機的定額是以連續工作制（S1）為基準的連續定額。
電動機的額定頻率為50 Hz，額定電壓為380 V。功率在3 kW及以下者為Y接法，其它功率均為 接法。
電動機應按下列額定功率制造：
0.75 kW，1.1 kW，1.5 kW，2.2 kW，3 kW，4 kW，5.5 kW，7.5 kW，11 kW，15 kW，18.5 kW，
22 kW，30 kW，37 kW，45 kW，55 kW，75 kW，90 kW，110 kW，132 kW，160 kW，200 kW，250 kW，315 kW，355 kW，375 kW。

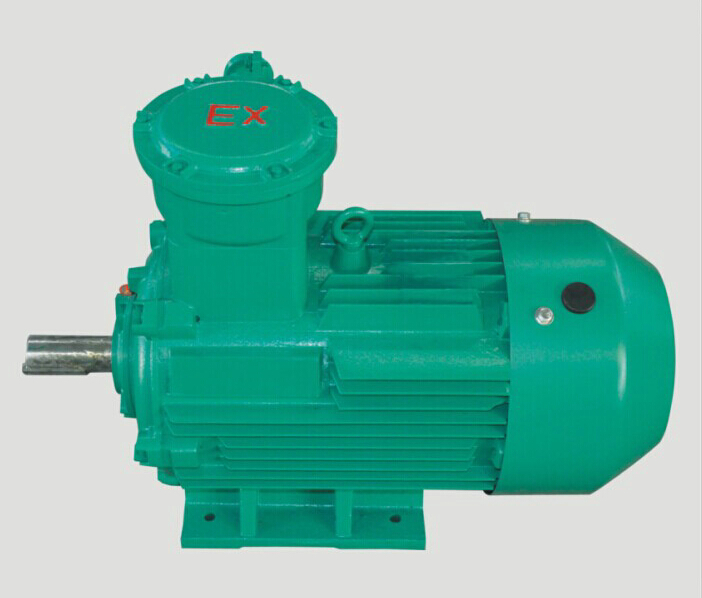

YBX3防爆電機介紹：
YBX3節能防爆電機是對YBX3系列高效率隔爆型三相異步電動機的簡稱，是在YB3防爆電機的基礎上進行改進的防爆電機，相比YB3更加高效節能，能夠取代YB3防爆電機的適用性。效率符合GB18613-2012《中小型三相異步電動機能效限定值及能效等級》中的2級能效，使用安全可靠，振動、噪聲比同類產品降的特點，符合環保要求。本系列電動機防爆性能符合GB3836.1-2010《爆炸性環境第1部分：設備通用要求》和GB3836.2-2010《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》的規定，制成隔爆型。防爆標志為Ex dⅡA T4 Gb、Ex dⅡB T4 Gb，Ex dⅡC T4 Gb，適用于有爆炸性氣體混合物存在的場所。 Ex dⅡA T4 Gb適用于工廠用IIA類，溫度組別為T1、T2、T3和T4組爆炸性氣體混合物存在的環境。 Ex dⅡB T4 Gb適用于工廠用IIB類，溫度組別為T1、T2、T3和T4組爆炸性氣體混合物存在的環境。 Ex d ⅡC T4 Gb 適用于工廠用IIC 類，溫度組別為T1、T2、T3 和T4 組爆炸性氣體混合物存在的環境。 在YBX3 基本系列電動機基礎上，也可制成YBX3-W 戶外型、YBX3-TH 濕熱帶型、YBX3-THW戶外濕熱帶型、YBX3-TA 干熱帶型、YBX3-TAW 戶外干熱帶型、YBX3-T 熱帶型、YBX3-TW 戶外熱帶型及YBX3-WF1 戶外中等防腐蝕型等氣候環境條件。
YBX3防爆電機型號解析
YBX3防爆電動機防爆標志代表的意義:ExdⅡBT4Gb
Ex:標志(防爆)
d:電氣設備防爆型式(隔爆型)
ⅡB:電氣設備類別級別(Ⅱ類B級)
T4:溫度組別(T4)
Gb:設備保護級別(Gb)
YBX3防爆電動機型號代表意義:YBX3-355M1-4W
Y:異步電動機
B:隔爆型
X:高效率
3:設計序號，3代表三次設計
355:機座的中心高(355mm)
M:機座長度(M表示中機座)
1:1號鐵心長
4:極數(4極)
W:特殊環境代號(戶外型)
YBX3防爆電機使用條件
YBX3防爆電機使用電氣條件
額定電壓：380、660、380/660、400、690、400/690V。(也可按特殊電壓制造)
額定頻率：50Hz 或者60Hz。
定額：連續工作制S1。
YBX3防爆電機使用環境條件
海拔不超過1000m，環境空氣溫度隨季節而變化，為-15℃～40℃的戶內環境。
YBX3 為基本型，適用于戶內環境。
YBX3-W 適用于戶外型環境。
YBX3-TH 適用于戶內濕熱帶型環境。
YBX3-THW 適用于戶外濕熱帶型環境。
YBX3-TA 適用于戶內干熱帶型環境。
YBX3-TAW 適用于戶外干熱帶型環境。
YBX3-T 適用于戶內熱帶型環境。
YBX3-TW 適用于戶外熱帶型環境。
YBX3-WF1 適用于戶外中等腐蝕的環
